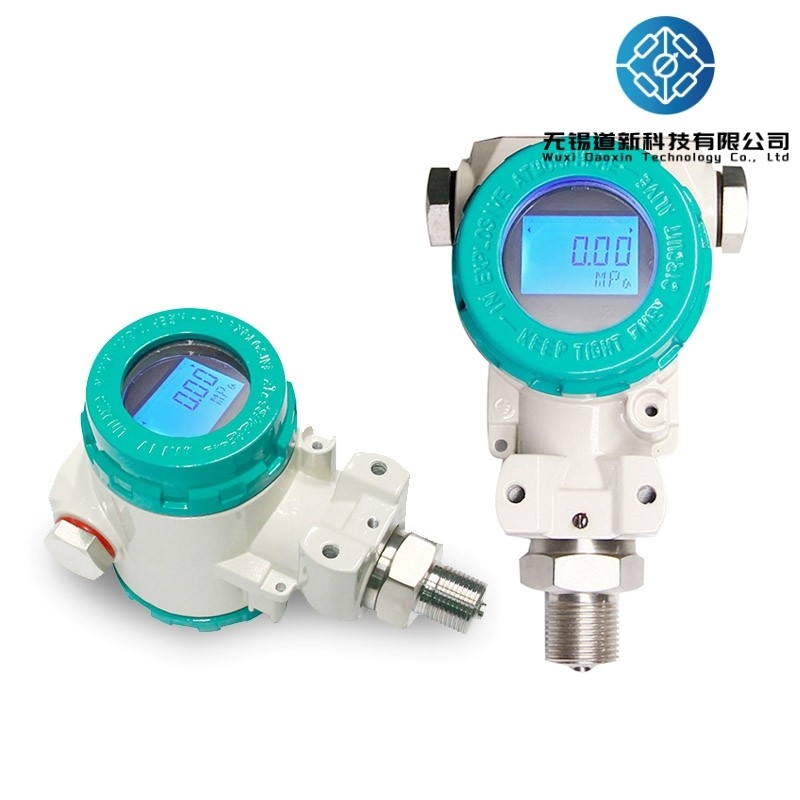

Μεταδότης πίεσης υψηλής ευαισθησίας και ακρίβειας για τη μέτρηση ατμού και υγρού αερίου

Σύνοψη

Ο μεταβιβαστής πίεσης μοντέλου 2088 είναι εξαιρετικά ευαίσθητος, ακριβής και έχει ισχυρή αντοχή σε υπερφόρτωση.με υψηλή ολοκλήρωση του αισθητήρα και του κυκλώματος ενίσχυσηςΗ συσκευή διαθέτει ένα θραύσιμο δοχείο από κράμα αλουμινίου με βαμμένη επιφάνεια, χωρίς να απαιτείται ρύθμιση για το μηδενικό σημείο και το κέρδος του κυκλώματος.αντοχή σε οξέα και αλκαλία, και είναι σταθερή και αξιόπιστη μακροπρόθεσμα.

Βασικές τεχνικές παραμέτρους

Αρχή λειτουργίας

Ο πομπός πίεσης μοντέλου 2088 χρησιμοποιεί εισαγόμενο τσιπ πίεσης.Τα ευαίσθητα συστατικά του κατασκευάζονται χρησιμοποιώντας τεχνικές διάχυσης ή εμφύτευσης ιόντων για να σχηματίσουν αντίσταση και να τις συνδέσουν σε μια γέφυρα WheatstoneΈνα διαφράγμα ευαίσθητο στην πίεση σχηματίζεται κάτω από τη γέφυρα με τη χρήση τεχνολογίας μικρομηχανικής επεξεργασίας.που παράγει ένα γραμμικό σήμα εξόδου ανάλογο με την εφαρμοζόμενη πίεσηΜε την εφαρμογή μιας πηγής ισχύος συνεχούς ρεύματος στη γέφυρα Wheatstone, παράγεται μια έξοδος σήματος τάσης συνεχούς ρεύματος. Αυτό μετατρέπεται στη συνέχεια μέσω ενός δευτερογενούς κυκλώματος μετατροπής για να επιτευχθεί μια έξοδος δύο καλωδίων 4-20mA.

Χαρακτηριστικά

Καλή σταθερότητα: Η μακροπρόθεσμη σταθερότητα πλήρους κλίμακας και μηδενικού σημείου μπορεί να φθάσει το 0,2% FS/έτος.και μικρότερο από 00,5% FS σε ολόκληρο το εύρος επιτρεπόμενων θερμοκρασιών λειτουργίας.
Διαθέτει προστασία αντίστροφης κίνησης και κυκλώματα προστασίας που περιορίζουν το ρεύμα, αποτρέποντας τη βλάβη του πομπού αν οι πόλοι αντιστραφούν κατά την εγκατάσταση,και περιορίζει αυτόματα το ρεύμα σε 35mA σε περίπτωση ανωμαλιών.
Στερεά δομή χωρίς κινούμενα μέρη, υψηλή αξιοπιστία και μακρά διάρκεια ζωής.
Δυνατότητα μέτρησης υψηλής ακρίβειας της πίεσης του αέρα, του νερού, του πετρελαίου κ.λπ., χωρίς να επηρεάζεται από την ποιότητα του μέσου μέτρησης.
Εύκολη εγκατάσταση, απλή δομή, οικονομική και ανθεκτική.
