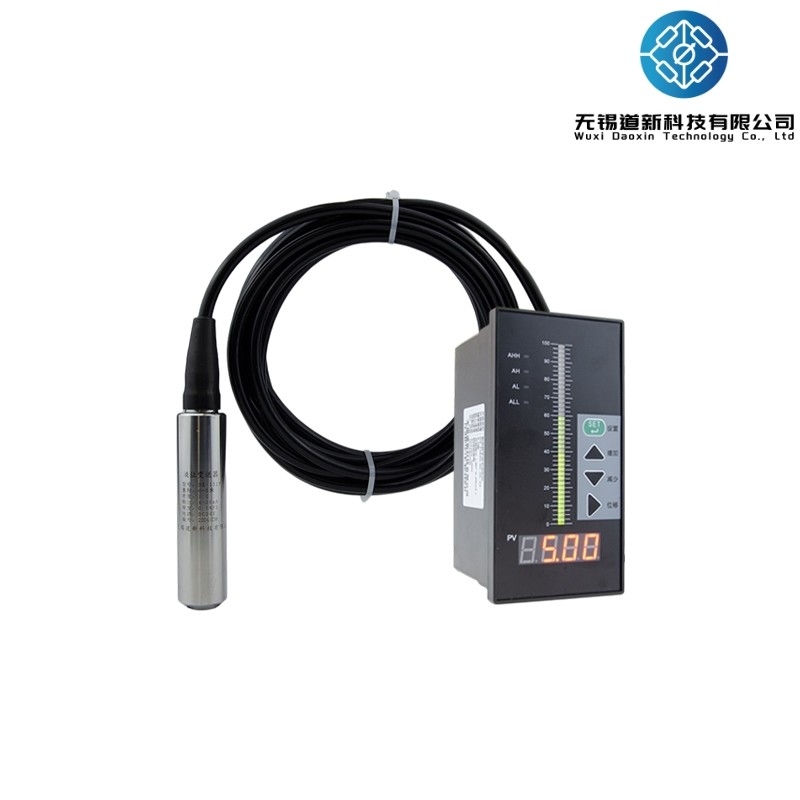

Προηγμένος μεταδότης επιπέδου υγρού για την παροχή και αποχέτευση νερού

Σύνοψη

Ο υποβρύχιος υδροστατικός μετρητής επιπέδου (διαβιβαστής) είναι ένα όργανο που λειτουργεί με την αρχή ότι η στατική πίεση του μετρούμενου υγρού είναι ευθέως ανάλογη με το ύψος του.Χρησιμοποιεί την πιεζοαπορροφητική επίδραση είτε του πυριτίου διάχυσης είτε των κεραμικών ευαίσθητων στοιχείων για να μετατρέψει την στατική πίεση σε ηλεκτρικό σήμαΜετά την αντιστάθμιση της θερμοκρασίας και τη γραμμική διόρθωση από την ψηφιακή μονάδα υπολογιστών, μετατρέπεται σε ένα πρότυπο σήμα εξόδου ρεύματος συνεχούς 4-20mA.Αυτό το όργανο χρησιμοποιείται ευρέως σε συστήματα και βιομηχανίες όπως η πετροχημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας, φαρμακευτικά προϊόντα, υδροδότηση και αποχέτευση και προστασία του περιβάλλοντος.

Βασικές τεχνικές παραμέτρους

Αρχή λειτουργίας

Όταν ο μεταδότης επιπέδου βυθίζεται σε ορισμένο βάθος στο μετρούμενο υγρό, η πίεση στην εκτεθειμένη επιφάνεια του αισθητήρα δίνεται με τον τύπο:
P=p·g·H+Po
Που:
Π: Πίεση στην εκτεθειμένη επιφάνεια του πομπού
p: Πυκνότητα του μετρούμενου υγρού
g: Τοπική βαρυτική επιτάχυνση
Po: Ατμοσφαιρική πίεση πάνω από την επιφάνεια του υγρού
H: βάθος του πομπού βυθισμένου στο υγρό
Η πίεση του υγρού διοχετεύεται στον θάλαμο θετικής πίεσης του αισθητήρα μέσω ενός σωλήνα εξαερισμού από ανοξείδωτο χάλυβα.ενώ η ατμοσφαιρική πίεση Po είναι συνδεδεμένη με το θάλαμο αρνητικής πίεσης του αισθητήραΈτσι, η πίεση που μετράται από τον αισθητήρα είναι p·g·H. Προφανώς, μετρώντας την πίεση P, μπορεί να προσδιοριστεί το βάθος του επιπέδου του υγρού.

Χαρακτηριστικά

Υψηλή ακρίβεια και υψηλή σταθερότητα
Εύκολη εγκατάσταση και χρήση, ο υποβρύχιος πομπός μεταφοράς επιπέδου μπορεί να βυθιστεί απευθείας στο μέσο για μέτρηση
Στερεά δομή, χωρίς κινούμενα μέρη, υψηλή αξιοπιστία και μακρά διάρκεια ζωής
Μετρητές υψηλής ακρίβειας από νερό, λάδι έως υλικά που μοιάζουν με ιξώδη πάστες
Δεν επηρεάζονται από τις ιδιότητες αφρώδους, ιζηματοποίησης ή ηλεκτρικών των μετρούμενων μέσων
Ευρύ φάσμα αντιστάθμισης θερμοκρασίας
Ο υποβρύχιος μεταδότης επιπέδου περιλαμβάνει προστασία αντίστροφης πολικότητας για την παροχή ενέργειας και προστασία περιορισμού ρεύματος υπερφόρτωσης.
