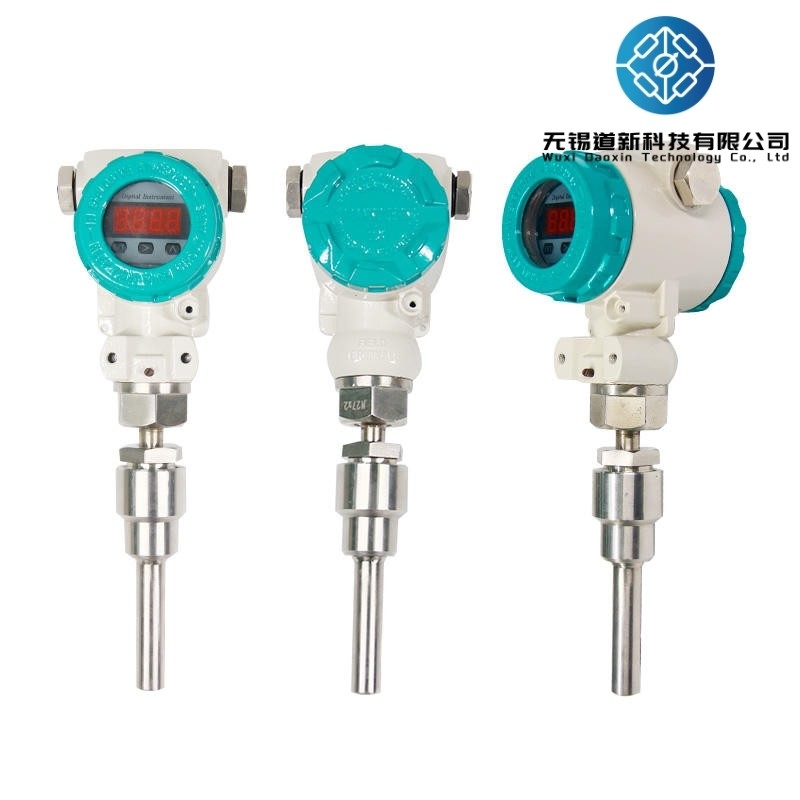

-200C έως 1300C αισθητήρας θερμοκρασίας 4 20ma έξοδος RS485 RTD πομπός

Ενσωματωμένος πομπός μέτρησης θερμοκρασίας υψηλών επιδόσεων για διάφορες βιομηχανίες

Σύνοψη

Ο ενσωματωμένος πομπός μεταφοράς θερμοκρασίας είναι ένα ευρέως χρησιμοποιούμενο όργανο μέτρησης στη σύγχρονη βιομηχανία, ικανό να μετρά και να παρακολουθεί σε πραγματικό χρόνο τις μεταβολές μέσης θερμοκρασίας.Ο ολοκληρωμένος σχεδιασμός του πομπού θερμοκρασίας βελτιώνει την ακρίβεια των μετρήσεων και την αξιοπιστία του συστήματος για την κάλυψη των αναγκών διαφόρων βιομηχανιώνΤο προϊόν αυτό αποτελείται από τρία εξαρτήματα: τον αισθητήρα θερμοκρασίας, τον πομπό και την οθόνη.χρησιμοποιεί διάφορες αρχές όπως θερμοσύνδεσμοι και θερμόμετρα αντίστασηςΟ πομπός μετατρέπει το ηλεκτρικό σήμα από τον αισθητήρα σε ένα σήμα τυπικού ρεύματος ή τάσης και το μεταδίδει στην οθόνη ή στη συσκευή ελέγχου μέσω καλωδίων.Η οθόνη δείχνει την μετρούμενη θερμοκρασία σε πραγματικό χρόνο και επιτρέπει περαιτέρω επεξεργασία και έλεγχο των δεδομένων.

Βασικές τεχνικές προδιαγραφές

Αρχή λειτουργίας

Ένας αισθητήρας θερμοσύνδεσης ή αντίστασης θερμόμετρου μετατρέπει τη μετρούμενη θερμοκρασία σε ηλεκτρικό σήμα, το οποίο στη συνέχεια αποστέλλεται στον πομπό.Ο πομπός περιέχει κυκλώματα για μηδενική ρύθμιση και αντιστάθμιση θερμοσύνδεσηςΜετά από μηδενική ρύθμιση, το σήμα εισάγεται σε λειτουργικό ενισχυτή για την ενίσχυση του σήματος.Το ενισχυμένο σήμα επεξεργάζεται από έναν μετατροπέα V/I και εκπέμπει ως 4-20mA συνεχές ρεύμα (το κύκλωμα γραμμικότητας του πομπού χρησιμοποιεί δύο μεθόδους ανάδρασηςΓια τους αισθητήρες θερμόμετρου αντίστασης, χρησιμοποιείται θετική ανατροφοδότηση για τη διόρθωση, και για τους αισθητήρες θερμοσύνδεσης, χρησιμοποιείται μέθοδος προσέγγισης πολυγραμμικής πολλαπλών τμημάτων για τη διόρθωση).Μια άλλη διαδρομή επεξεργάζεται το σήμα μέσω ενός μετατροπέα A / D πριν το εμφανίσει στο μετρητή.

Χαρακτηριστικά

Σφραγισμένο με καουτσούκ σιλικόνης ή εποξική ρητίνη, καθιστώντας το ανθεκτικό σε χτυπήματα, ανθεκτικό σε υγρασία και κατάλληλο για σκληρά περιβάλλοντα πεδίου.
Τοποθετείται επί τόπου μέσα στο κουτί σύνδεσης θερμοσύνθετων ζεύγων ή θερμομετρητών αντίστασης, με άμεση έξοδο σημάτων 4-20mA και 0-10V.Αυτό όχι μόνο εξοικονομεί το κόστος των δαπανηρών καλωδίων αντιστάθμισης, αλλά επίσης ενισχύει την ικανότητα κατά των παρεμβολών κατά τη διάρκεια της μετάδοσης σήματος μεγάλων αποστάσεων;
Οι πομποί θερμοσύνθεσης διαθέτουν αυτόματη αντιστάθμιση θερμοκρασίας ψύξης.
Υψηλή ακρίβεια, χαμηλή κατανάλωση ενέργειας, ευρύ φάσμα θερμοκρασίας λειτουργίας, σταθερή και αξιόπιστη λειτουργία.
