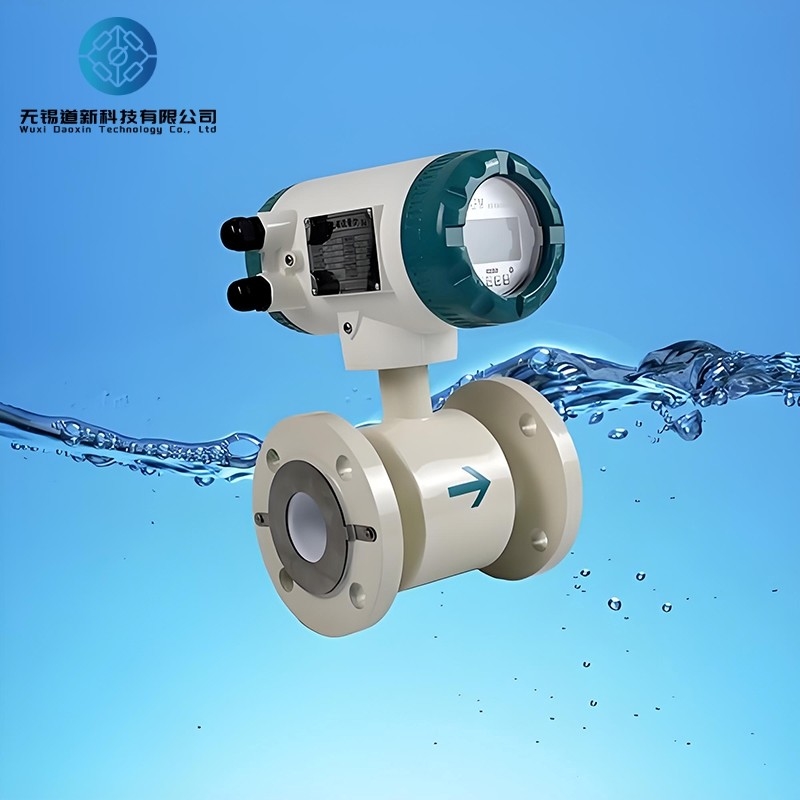

Ακριβής όγκος μετρητής ροής επαγωγής DN3 έως DN3000mm Ηλεκτρομαγνητικός αισθητήρας ροής

Ηλεκτρομαγνητική σειρά μετρητών ροής με βάση την επαγωγή για ακριβείς όγκο μετρήσεις

Σύνοψη

Ο ηλεκτρομαγνητικός μετρητής ροής είναι ένα όργανο επαγωγής για τη μέτρηση της χωρητικότητας ροής των αγωγών.Παρέχει επιτόπια παρακολούθηση και απεικόνιση ενώ παράλληλα παράγει πρότυπα σήματα ρεύματος για καταγραφήΤο μέτρο ροής χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες, όπως η παροχή νερού.,Χημική, άνθρακα, προστασία του περιβάλλοντος, ελαφριά βιομηχανία, μεταλλουργία, χαρτοποιία κλπ., για τη μέτρηση της ροής των αγωγών υγρών.

Βασικές τεχνικές προδιαγραφές

Αρχή λειτουργίας

Βάσει του νόμου της ηλεκτρομαγνητικής επαγωγής του Φάραντεϊ, ένα ζευγάρι ηλεκτροδίων ανίχνευσης είναι εγκατεστημένα στους τοίχους του σωλήνα μέτρησης.κάθετο τόσο στον άξονα του σωλήνα όσο και στις μαγνητικές γραμμές δύναμηςΚαθώς το αγωγό υγρό κινείται κατά μήκος του άξονα του σωλήνα μέτρησης, διακόπτει τις μαγνητικές γραμμές, δημιουργώντας μια επαγόμενη ηλεκτροκινητική δύναμη (EMF).Αυτό το ηλεκτρομαγνητικό πεδίο ανιχνεύεται από τα ηλεκτρόδια και είναι ευθέως ανάλογο με την ταχύτητα ροής, που λαμβάνεται με τον τύπο:
Ε = KBVD
όπου:
Ε ∆ημιουργούμενη ηλεκτροκινητική δύναμη.
K ∆ συντελεστής που σχετίζεται με την κατανομή του μαγνητικού πεδίου και το μήκος του άξονα·
Β ∆ Δυνατότητα μαγνητικής επαγωγής·
V ∆ μέση ταχύτητα του αγωγού υγρού·
D ∆ημοκρασία των ηλεκτροδίων (διάμετρος του σωλήνα μέτρησης).
Ο αισθητήρας στέλνει το επαγόμενο EMF ως σήμα ροής στον μετατροπέα, όπου ενισχύεται και επεξεργάζεται μέσω ψηφιακού φιλτραρίσματος και άλλων διαδικασιών.Οι στιγμιαίες και σωρευτικές ταχύτητες ροής εμφανίζονται σε ένα οπίσθια φωτισμένη πίνακα-ματρίδας LCDΟ μετατροπέας διαθέτει έξοδο 4-20mA και διεπαφές επικοινωνίας RS485, υποστηρίζοντας τα πρωτόκολλα HART και MODBUS.

Χαρακτηριστικά

Απλή δομή αισθητήρα χωρίς κινούμενα μέρη στο εσωτερικό του σωλήνα μέτρησης, επιτρέποντας την απρόσκοπτη ροή του υγρού.
Δυνατότητα μέτρησης ροής σε βρώμικα, διαβρωτικά ή αιωρούμενα στερεό-ρευστό διφορετικά μέσα.
Η ακρίβεια της μέτρησης δεν επηρεάζεται από τη θερμοκρασία, την ιξώδητητα, την πυκνότητα και την αγωγιμότητα του μέσου (μέσα σε ορισμένα όρια).
Η απόδοση είναι ανάλογη μόνο με τη μέση ταχύτητα του μέσου, ανεξάρτητα από το προφίλ ροής (εξαρτήτως του αν είναι λαμινικό ή αναταρακτικό).
Γρήγορη ανταπόκριση χωρίς μηχανική αδράνεια, ικανή να μετρήσει στιγμιαία παλμική ροή, καθώς και ροή και στις δύο κατευθύνσεις.
Διατίθεται ευρύ φάσμα μεγεθών βιομηχανικών ροομέτρων.
