SS304 Δυναμικό μεταφοράς πίεσης 3 Δυναμικός μεταγωγός βαλβίδας για μεταγωγό πίεσης

SS304 Μεταδότης πίεσης Πολλαπλής υψηλής πίεσης 3 οδοι

Δίπλωμα διανομής βαλβίδας αερίου 3 θύρας για μεταδότης διαφορικής πίεσης

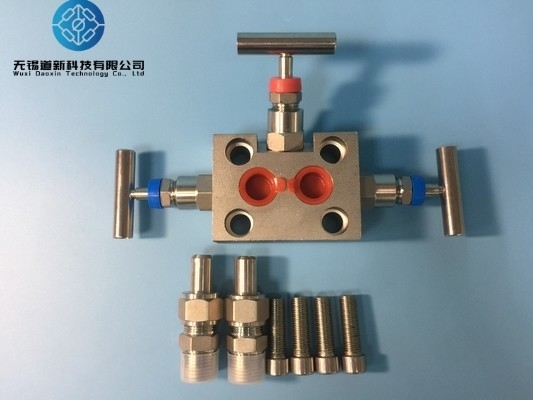

Ονομασία προϊόντος: Ενσωματωμένη διάδοξη τριών βαλβίδων

Μοντέλο προϊόντος: SF-SB ((304SS-3-MA6-NF2)

Υφασμένα νήματα: 1/2NPT ((F)

Προδιαγραφές προϊόντος: DN6

Εφαρμόσιμη θερμοκρασία: 200°C (υψηλή θερμοκρασία μπορεί να προσαρμοστεί)

Ονομαστική πίεση: 32,00MPa (η πίεση μπορεί να προσαρμοστεί)

Υλικό: 20# 304SS 321 316SS 316L 2205 Monel 400

Προδιαγραφές προϊόντος:

1Σύνθεση: Η ολοκληρωμένη ομάδα τριών βαλβίδων αποτελείται από ένα σώμα βαλβίδας, δύο βαλβίδες σταματήσεως και μια βαλβίδα ισορροπίας.

2- Διαδικασία λειτουργίας: Διαδικασία λειτουργίας κατά την έναρξη λειτουργίας της ενσωματωμένης ομάδας τριών βαλβίδων και του διασταλτικού μεταδότης πίεσης:ανοίξτε τις δύο βαλβίδες αποστράγγισης στον πομπό διαφορικής πίεσης, στη συνέχεια ανοίξτε την βαλβίδα ισορροπίας και στη συνέχεια ανοίξτε αργά τις δύο βαλβίδες διακοπής, Αφαιρέστε τον αέρα ή τη βρωμιά στον σωλήνα καθοδήγησης πίεσης, κλείστε τις δύο βαλβίδες αποστράγγισης και στη συνέχεια κλείστε την βαλβίδα ισορροπίας,ο πομπός μπορεί να τεθεί σε λειτουργίαΗ διαδικασία λειτουργίας της διαδικτυακής βαθμονόμησης του μηδενικού σημείου του διαχωριστικού μεταβιβαστή πίεσης: πρώτα ανοίξτε τη βαλβίδα ισορροπίας και κλείστε τις δύο βαλβίδες κλείσεως,στη συνέχεια μπορεί να πραγματοποιηθεί η βαθμονόμηση του μηδενικού σημείου του πομπού.

Εισαγωγή (2×): M20×1.5/Ф14 (ενεργός αγωγός συγκόλλησης) (απόσταση κέντρου 35mm).

Εκκρεμότητα (2×): Η κεντρική απόσταση της φλάντζης μεθόδου (συνδεδεμένη με τον πομπό) είναι 54 mm.

Η κεντρική απόσταση των 4 τρυπών είναι 54 mm. × 41.3 mm.

Διάταξη: UNF7/16-20, M10 ×1.5, M12 ×1.75

Δοκιμαστική πίεση: 16MPa-40MPa, 3532PSi-6000PSi

Εφαρμόσιμη θερμοκρασία: -65°F ((-54°C) ¥450°F ((232°C) ¥1200°F ((648°C)

Η ενσωματωμένη ομάδα τριών βαλβίδων μπορεί να συνδεθεί με: πομπούς σειράς 3051, 3095, 1151, EJA, FX-2, FCX-A/C και Honeywell ST3000

Χαρακτηριστικά ss316 βαλβίδα διανομής νερού

1Κρατήρα: Ατσάλι ευθεία λαβή.

2- Το κουτί του καπετάνιου, να το μαζέψεις έξω.

3. Σιδερένιο στην πλάκα να βοηθήσει να σταθεροποιήσει βαλβίδα βελόνας σε αυτό, δεν χρειάζεται να αποσυνδέσετε συσκευασία
4Ο σχεδιασμός του καλύπτη βαλβίδας του ολικού συνόλου αποτρέπει την αποσύνδεση του στοιχείου.

Εφαρμογές 3 διανομής βαλβίδας αερίου λιμένα

3 οδός βαλβίδα διανομής μπορεί να αντικαταστήσει την παραδοσιακή τρεις βαλβίδες, και να υποστηρίξει τη χρήση της εγχώριας και διεθνούς διαχωριστικού μεταδότης πίεσης, που χρησιμοποιείται ευρέως στην ηλεκτρική ενέργεια, χημική,Μεταλλουργία, τα συστήματα αυτόματου ελέγχου κλωστοϋφαντουργικών προϊόντων και τα τμήματα επιστημονικής έρευνας
