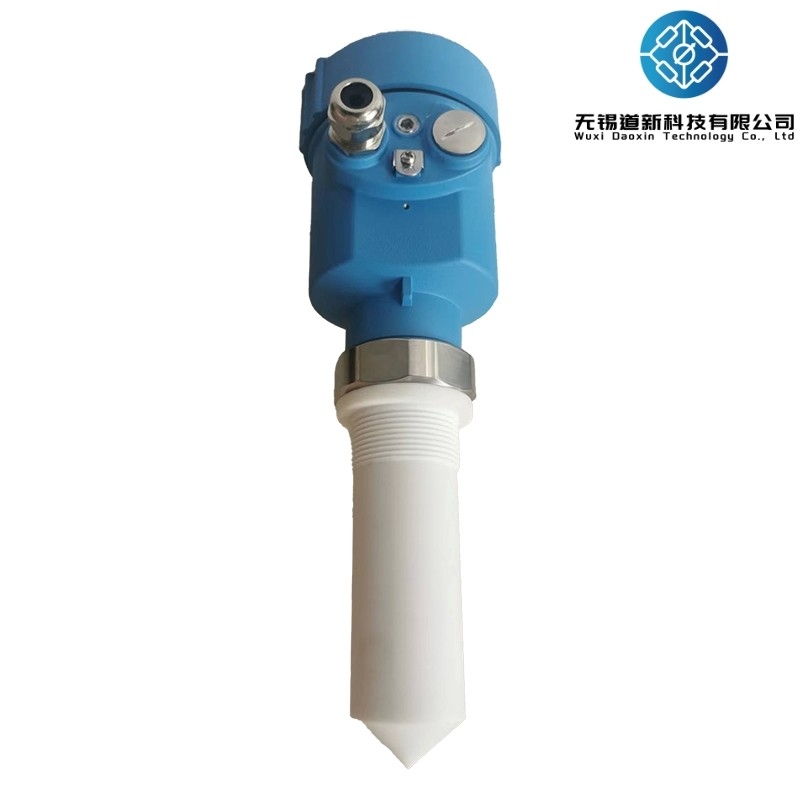

80G Ραδόμετρο επιπέδου υγρού για βιομηχανίες επεξεργασίας νερού

Σύνοψη

Το 80G Ultra-High Frequency Radar Level Meter λειτουργεί στην περιοχή 76-81GHz χρησιμοποιώντας την τεχνολογία FMCW (Frequency Modulated Continuous Wave), υποστηρίζοντας εφαρμογές τεσσάρων καλωδίων και δύο καλωδίων.Διατίθεται σε διάφορες προδιαγραφές., με μέγιστη εμβέλεια έως 120 μέτρα και ελάχιστο τυφλό σημείο μόλις 5 cm. Λόγω της υψηλότερης συχνότητας λειτουργίας και του μικρότερου μήκους κύματος, είναι ιδιαίτερα κατάλληλο για εφαρμογές σε στερεά υλικά.Η συσκευή λειτουργεί με τη μετάδοση και λήψη ηλεκτρομαγνητικών κυμάτων μέσω ενός φακούΗ συσκευή είναι ιδανική για βιομηχανίες επεξεργασίας νερού, δεξαμενές αποθήκευσης οξέων, βάσεων,και πρόσθετα σε διάφορους βιομηχανικούς τομείςΤο όργανο μπορεί να εγκατασταθεί εύκολα χρησιμοποιώντας είτε πλεξίματα είτε συσσωρευτές.

Βασικές τεχνικές προδιαγραφές

Αρχή λειτουργίας

Το 80G Radar Level Meter χρησιμοποιεί τεχνολογία συνεχών κυμάτων με διαμόρφωση συχνότητας (FMCW).με τη συχνότητα του σήματος ραντάρ να αυξάνεται γραμμικάΤο μεταδιδόμενο σήμα ραντάρ, αφού αντανακλάται από το μέσο, λαμβάνεται από την ίδια κεραία.η διαφορά συχνότητας μεταξύ των μεταδιδόμενων και των λαμβανόμενων σημάτων είναι ευθέως ανάλογη με την μετρούμενη απόστασηΤο σήμα διαφοράς συχνότητας υποβάλλεται σε επεξεργασία με τη χρήση της ταχείας μεταμόρφωσης Fourier (FFT) για να ληφθεί το φάσμα του αντανακλαζόμενου ηχώ, το οποίο στη συνέχεια χρησιμοποιείται για τον υπολογισμό της απόστασης προς το αντικείμενο-στόχο.

Χαρακτηριστικά

Υψηλή ακρίβεια μέτρησης έως ±1 mm, με ελάχιστη τυφλή ζώνη 0,05 m
Μικρότερο μέγεθος κεραίας, κατάλληλο για ευρύτερο φάσμα συνθηκών λειτουργίας
Διαφορετικές κεραίες φακών παρέχουν μικρότερη γωνία εκπομπής και πιο συγκεντρωμένη ενέργεια,με αποτέλεσμα ισχυρότερα σήματα ηχώ και μεγαλύτερη αξιοπιστία υπό παρόμοιες συνθήκες σε σύγκριση με άλλα προϊόντα ραντάρ
Οι βελτιωμένες δυνατότητες διείσδυσης επιτρέπουν την κανονική λειτουργία ακόμη και σε περίπτωση προσκόλλησης και συμπύκνωσης
Μεγαλύτερο εύρος δυναμικού σήματος, παρέχοντας πιο σταθερές μετρήσεις για μέσα με χαμηλές διηλεκτρικές σταθερές
