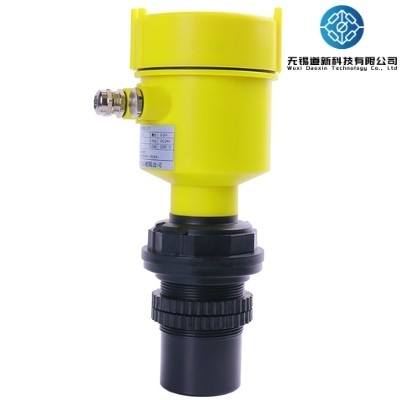

Μετρητής επιπέδου υπερήχων ABS 4-20mA RS485 Μετρητής επιπέδου υπερήχων

Μετρητής υπερήχων ABS

Μετρητής επιπέδου υπερήχων
Ο υπερηχητικός μετρητής επιπέδου είναι ένας ψηφιακός μετρητής επιπέδου που ελέγχεται από έναν μικροεπεξεργαστή.Το ηχητικό κύμα αντανακλάται από την επιφάνεια του υγρού και στη συνέχεια λαμβάνεται από τον ίδιο αισθητήραΜετατρέπεται σε ηλεκτρικό σήμα από ένα πιεζοηλεκτρικό κρύσταλλο.Ο χρόνος μεταξύ της μετάδοσης και της λήψης του ηχητικού κύματος χρησιμοποιείται για τον υπολογισμό του αισθητήρα για τη μέτρηση της απόστασης από την επιφάνεια του υγρούΛόγω της μη επαφής μετρήσεων, το μέσο μέτρησης είναι σχεδόν απεριόριστο και μπορεί να χρησιμοποιηθεί ευρέως για τη μέτρηση ύψους διαφόρων υγρών και στερεών υλικών.

Εισαγωγή του προϊόντος
Το υπερηχητικό μετρητή επιπέδου είναι ένα όργανο παρακολούθησης για τη μέτρηση του ύψους του υγρού, το ύψος της δεξαμενής και την τοποθεσία του υλικού.Το σύστημα δύο καλωδίων είναιΤο σύστημα τριών καλωδίων είναι: το κύκλωμα τροφοδοσίας και το κύκλωμα εξόδου σήματος είναι ανεξάρτητα.το αρνητικό τερματικό τροφοδοσίας και το αρνητικό τερματικό εξόδου σήματος μοιράζονται ένα καλώδιο πυρήνα· το σύστημα τεσσάρων καλωδίων είναι: όταν χρησιμοποιείται τροφοδοσία ισχύος 220v AC ή 24v DC, και το κύκλωμα τροφοδοσίας ισχύος και το κύκλωμα εξόδου σήματος πρέπει να είναι πλήρως απομονωμένα,πρέπει να χρησιμοποιείται ένας πυρήνας. Ένα καλώδιο 4 πυρήνων. παροχή ενέργειας συνεχούς ή εναλλασσόμενης τάσης, με 4 ~ 20mADC, υψηλή και χαμηλή έξοδος διακόπτη.
Αντικοροσιακό υπερηχητικό μετρητή επιπέδου
Αντικοροσιακό υπερηχητικό μετρητή επιπέδου
Πεδίο εφαρμογής: 0-60 μέτρα, διαθέσιμες διάφορες μορφές, κατάλληλες για διάφορες διαβρωτικές και χημικές περιπτώσεις, υψηλή ακρίβεια, εξ αποστάσεως έξοδος σήματος, παρακολούθηση συστήματος PLC.
Ο υπερηχητικός μετρητής επιπέδου αποτελείται από τρία μέρη: υπερηχητικό μετατροπέα (ζώνη), κύκλωμα κίνησης (μονάδα) και ηλεκτρονική μονάδα εμφάνισης υγρών κρυστάλλων.

Αναλύεται η έξυπνη ακουστική ηχώ

Η έξυπνη ακουστική τεχνολογία μπορεί να χρησιμοποιηθεί για την ανάλυση της έξυπνης ηχώ, χωρίς οποιοδήποτε διορθωτικό και άλλα ειδικά βήματα, αυτή η τεχνολογία έχει τη λειτουργία της δυναμικής σκέψης, δυναμική ανάλυση.Κάντε την ακρίβεια του οργάνου, βελτιώσει σημαντικά την ακρίβεια επιπέδου έφτασε το 0,5%, μπορεί να είναι όλα τα είδη κύματος παρεμβολής.

Λεπτομέρειες

Υψηλής ποιότητας διαφανές προστατευτικό κέλυφος

Καθαρά, διαισθητικά δεδομένα παρατήρησης, υδατοασφαλής και ανθεκτικός στη σκόνη σχεδιασμός, αποτελεσματική προστασία των εσωτερικών καλωδίων

Προστατευτική ηλεκτρική διεπαφή.

Χρησιμοποιήστε πλαστικό υλικό μηχανικής ABS, ανθεκτικό σε κρούσεις, ανθεκτικό στη γήρανση, ανθεκτικό σε υψηλές και χαμηλές θερμοκρασίες, μακρά διάρκεια ζωής.

Αλυσίδα σφράγισης υψηλής ποιότητας

Εγκατασταθεί στο εσωτερικό έχουν προστασία από τα σοκ κύλινδρο, σταθερότητα συνολική δυνατότητα σφράγισης

Υψηλής ποιότητας σχεδιασμός ανιχνευτών

Χρησιμοποιώντας κλειστό ανιχνευτή, σωματική σφραγίδα καλό, να προστατεύσει το εσωτερικό κύκλωμα

Μέγεθος προϊόντος

Προδιαγραφές

Αρχή λειτουργίας
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backΗ αντανάκλαση λαμβάνεται από τον μετατροπέα και μετατρέπεται σε ηλεκτρικό σήμα.Είναι ανάλογη με την απόσταση από το ηχητικό κύμα στην επιφάνεια του αντικειμένουΗ σχέση μεταξύ της απόστασης μετάδοσης του ηχητικού κύματος S και της ταχύτητας του ήχου C και του χρόνου μετάδοσης του ήχου T μπορεί να εκφραστεί με τον τύπο: S=C×T/2.
Επειδή ο μεταδιδόμενος υπερηχητικός παλμός έχει ένα συγκεκριμένο πλάτος, το αντανακλαζόμενο κύμα και το μεταδιδόμενο κύμα σε μια μικρή περιοχή κοντά στον μετατροπέα επικαλύπτονται,που δεν μπορεί να προσδιοριστεί και η τιμή της απόστασης δεν μπορεί να μετρηθείΤο μέγεθος της τυφλής ζώνης σχετίζεται με το μοντέλο του υπερηχητικού μετρητή επιπέδου.
Όταν τα υπερηχητικά κύματα συναντήσουν ένα μέσο με μεγάλη διαφορά πυκνότητας από τον αέρα, θα αντανακλούν,και τα αντανακλαζόμενα κύματα θα λαμβάνονται από το τμήμα της ανίχνευσηςΗ απόσταση από τον ανιχνευτή στην επιφάνεια του υγρού (αντικειμένου) είναι ανάλογη με το χρόνο που περνούν τα υπερηχητικά κύματα:
Απόσταση [m] = χρόνος × ταχύτητα ήχου/2 [m]
Ο τύπος αντιστάθμισης θερμοκρασίας της ταχύτητας του ήχου: ταχύτητα του περιβάλλοντος ήχου = 331,5 + 0,6 × θερμοκρασία

Προϋποθέσεις της τοποθεσίας
Σε οποιαδήποτε από τις παρακάτω καταστάσεις, δώστε προσοχή:
Υγρά/σταθερά με αφρό
Υπάρχουν ισχυρή τάση, ισχυρό ρεύμα, ισχυρή ηλεκτρομαγνητική παρεμβολή γύρω, προσπαθήστε να αποφύγετε την υψηλή τάση, υψηλό ρεύμα και ισχυρή ηλεκτρομαγνητική παρεμβολή
Δυνατός άνεμος και άμεσος ήλιος
Δυνατή δόνηση
Τοποθεσίες με πολύ πτητικά υγρά και μεγάλες ποσότητες υδρατμών
Εύκολα κρυσταλλωτό υγρό
Όταν συναντάτε το περιβάλλον πεδίου που αναφέρεται παραπάνω, πρέπει να επιλέξετε να το χρησιμοποιήσετε προσεκτικά, η ακρίβεια της μετρούμενης αξίας θα μειωθεί και τα δεδομένα μπορεί να είναι ασταθή.δεν συνιστάται η χρήση υπερηχητικού μετρητή επιπέδου για τη μέτρηση.

Πεδίο εφαρμογής
Επεξεργασία νερού και λυμάτων: θάλαμος αντλίας, πηγάδι συλλογής, δεξαμενή βιοχημικής αντίδρασης, δεξαμενή ιζηματοποίησης κ.λπ.
Ηλεκτρική ενέργεια, ορυχεία: δεξαμενή χάλυβα, δεξαμενή λιπασμάτων άνθρακα, επεξεργασία νερού κ.λπ.
